Summary

TLDREl script explica el concepto de múltiplexe o multiplexor, un componente clave en sistemas digitales que permite la selección de múltiples entradas hacia una salida única. Se describe cómo funciona un multiplexor de 2 a 1 y cómo se puede escalar para manejar múltiples bits y entradas, utilizando árboles de multiplexores o en forma paralela. Además, se menciona la importancia de los multiplexores en la construcción de sistemas más grandes y cómo se pueden describir en lenguajes de hardware para la síntesis de circuitos.

Takeaways

  • 🔄 El multiplexor es un bloque básico y fundamental en los sistemas digitales.
  • 🎛️ Un multiplexor tiene tres entradas: un selector, una entrada X0 y una entrada X1.
  • 🔢 La salida del multiplexor depende del valor del selector: si el selector es 0, la salida será X0; si es 1, será X1.
  • 🔀 Un multiplexor funciona como un switch que enruta la señal de una entrada seleccionada hacia la salida.
  • 🌲 Siguiendo una estructura de árbol, se pueden combinar multiplexores básicos para construir multiplexores más grandes.
  • 🧩 Un multiplexor puede tener múltiples entradas y varios bits, permitiendo enrutar palabras completas en lugar de solo bits individuales.
  • ⚙️ Para construir un multiplexor de varios bits, se utilizan varios multiplexores en paralelo, uno para cada bit.
  • 🔧 Los multiplexores se pueden diseñar de manera modular para expandir el número de entradas y salidas.
  • 📐 La cantidad de bits del selector depende del número de entradas: por ejemplo, con 3 bits del selector se pueden elegir entre 8 entradas.
  • 💡 Los multiplexores son un componente clave para enrutar buses en sistemas de procesamiento de información, permitiendo la selección de qué entrada ocupará el bus de salida.

Q & A

  • ¿Qué es un multiplexor según el video?

    -Un multiplexor es un circuito que permite seleccionar una de varias entradas y enrutarla hacia una salida. Funciona como un interruptor o 'switch' que, dependiendo de la señal del selector, elige qué entrada será copiada a la salida.

  • ¿Cuáles son los elementos básicos de un multiplexor de 2 a 1?

    -Los elementos básicos de un multiplexor de 2 a 1 son: dos entradas (x0 y x1), un selector, y una salida. Si el selector vale 0, la salida copia el valor de la entrada x0, y si el selector vale 1, la salida copia el valor de la entrada x1.

  • ¿Cómo se puede expandir un multiplexor de 2 a 1 a un multiplexor de 4 entradas?

    -Para crear un multiplexor con 4 entradas, se pueden combinar varios multiplexores de 2 a 1. Se utilizan dos multiplexores de 2 a 1 para seleccionar entre dos pares de entradas, y un tercer multiplexor para seleccionar entre las salidas de los primeros dos multiplexores, permitiendo así elegir entre 4 entradas.

  • ¿Qué diferencia hay entre un multiplexor de un bit y uno de varios bits?

    -Un multiplexor de un bit enruta una única señal binaria (0 o 1) a la salida, mientras que un multiplexor de varios bits enruta palabras de datos que contienen múltiples bits. Por ejemplo, un multiplexor de varios bits puede enrutar palabras de 32 bits en lugar de un solo bit.

  • ¿Cómo se construye un multiplexor de varios bits?

    -Para construir un multiplexor de varios bits, se usan múltiples multiplexores de 2 a 1 en paralelo, cada uno encargado de enrutar un solo bit de las entradas hacia la salida. Todos estos multiplexores comparten el mismo selector, que determina qué conjunto de bits será copiado a la salida.

  • ¿Qué relación hay entre el número de entradas y el tamaño del selector en un multiplexor?

    -El número de bits del selector está determinado por la cantidad de entradas. Si hay n posibles entradas, el selector debe tener un número de bits igual al logaritmo base 2 de n redondeado hacia arriba. Por ejemplo, para 8 entradas, se necesitan 3 bits de selector.

  • ¿Cómo se representan las entradas de un multiplexor de varios bits?

    -En un multiplexor de varios bits, las entradas se representan como buses de datos, donde cada bus puede tener múltiples bits. Por ejemplo, un bus puede tener 32 bits, y el multiplexor seleccionará cuál de esos buses pasará a la salida.

  • ¿Qué función cumple el selector en un multiplexor?

    -El selector determina cuál de las entradas será copiada a la salida del multiplexor. Según el valor del selector, se elige una de las entradas para que pase a la salida.

  • ¿Cuál es la importancia de los multiplexores en los sistemas digitales?

    -Los multiplexores son fundamentales en los sistemas digitales porque permiten enrutar datos de diferentes fuentes hacia una única línea de salida. Son clave en la construcción de sistemas de procesamiento de datos y enrutamiento dentro de procesadores y otros circuitos integrados.

  • ¿Qué diferencia hay entre un multiplexor y un demultiplexor?

    -Un multiplexor selecciona una de varias entradas para enrutarla hacia una única salida, mientras que un demultiplexor hace lo contrario: toma una única entrada y la enruta hacia una de varias salidas, dependiendo del valor del selector.

Outlines

00:00

🤖 Introducción a los Multiplexores

En este párrafo, se introduce el concepto de los multiplexores, un bloque fundamental en los sistemas digitales. Se explica cómo un multiplexor básico de dos entradas (x0 y x1) y un selector (S) permite dirigir una de las entradas a la salida (Y), dependiendo del valor del selector. Cuando el selector es 0, se copia x0, y cuando es 1, se copia x1. Se compara con un 'switch' o circuito de enrutamiento que selecciona cuál de las entradas se enviará a la salida.

05:04

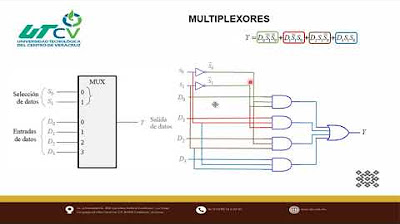

🔄 Ampliación de Multiplexores a 4 entradas

Este párrafo describe cómo extender un multiplexor básico de dos entradas a uno con cuatro entradas. Se agregan más multiplexores para gestionar las nuevas entradas (x2 y x3), permitiendo que el selector S decida cuál de las entradas se enruta a la salida. La estructura del multiplexor se organiza en forma de árbol, y se menciona la posibilidad de crear multiplexores más complejos, capaces de manejar múltiples bits de entrada a la vez.

10:08

🌐 Generalización de Multiplexores para Varios Bits

Aquí se generaliza la construcción de multiplexores para manejar palabras de varios bits en lugar de bits individuales. El multiplexor enruta dos entradas de varios bits hacia una salida, dependiendo del valor del selector. Se utiliza un ejemplo de un multiplexor de 3 bits, donde la salida selecciona los bits correspondientes de las entradas, según el valor del selector (0 o 1). Este enfoque permite manejar palabras completas de varios bits a través de un solo multiplexor.

15:11

🖥️ Multiplexores en Procesadores y Buses

En este párrafo se discute cómo los multiplexores son esenciales en los sistemas de procesamiento de información, específicamente en los procesadores. Un multiplexor con múltiples entradas y un selector de varios bits puede elegir cuál de las entradas ocupará el bus de salida en un momento dado. Se explica la relación entre el ancho del bus y el número de bits necesarios para seleccionar una entrada en sistemas más complejos, como aquellos que manejan buses de 32 bits.

Mindmap

Keywords

💡Multiplexer

Un multiplexor (mux) es un dispositivo de señalización que permite la selección de una de múltiples señales de entrada para una salida común. En el vídeo, se explica que el multiplexor es un componente esencial en sistemas digitales, permitiendo la selección de una señal entre varias entradas basándose en el valor del selector. Se menciona que el multiplexor se puede visualizar como un conmutador que elige la señal a transmitir según el estado del selector.

💡Selector

El selector es una entrada en un multiplexor que determina cuál de las entradas se conectará a la salida. En el vídeo, se describe cómo el selector (también llamado control) decide qué entrada se copia en la salida del multiplexor. Por ejemplo, si el selector vale 0, la salida copia lo que hay en la entrada x0.

💡Entrada

Las entradas son señales que se presentan al multiplexor para su selección. En el contexto del vídeo, las entradas son las señales x0, x1, x2, etc., que se pueden seleccionar para ser transmitidas a la salida. Se menciona que el multiplexor puede tener múltiples entradas, y el selector determina cuál de estas entradas se activará.

💡Salida

La salida es el punto de conexión en el multiplexor donde se presenta la señal seleccionada. Según el vídeo, la salida i se activa copiando la señal de la entrada seleccionada por el selector. La salida es donde se materializa la decisión del multiplexor basada en el estado del selector.

💡Combinaciones

Las combinaciones se refieren a todas las posibles configuraciones de las entradas del multiplexor. En el vídeo, se habla de las combinaciones de los valores de las entradas x0 y x1 cuando el selector tiene valores 0 o 1, respectivamente. Estas combinaciones son fundamentales para entender la lógica del multiplexor y cómo se manejan las entradas.

💡Circuito de enrutado

Un circuito de enrutado es un sistema de circuitos que permite la selección y la dirección de señales. En el vídeo, se describe cómo el multiplexor actúa como un circuito de enrutado, donde el selector es el mecanismo que decide por qué ruta se debe enviar una señal específica.

💡Compuertas lógicas

Las compuertas lógicas son dispositivos electrónicos que implementan una función lógica básica. En el vídeo, se menciona que las compuertas lógicas son los componentes que componen el sistema del multiplexor, permitiendo la selección de la señal correcta en función del estado del selector.

💡Construcción de módulos

La construcción de módulos implica la creación de sistemas más grandes a partir de componentes más pequeños. En el vídeo, se discute cómo se pueden construir múltiplesPLEXORES más grandes a partir de múltiplexeres básicos de 2 a 1, formando una estructura de árbol para manejar múltiples entradas.

💡Bits

Un bit es la unidad más básica de información en informática, representando un valor lógico de 0 o 1. En el vídeo, se habla de múltiplexeres de varios bits, donde cada entrada y salida del multiplexor puede ser una palabra de varios bits, lo que aumenta la complejidad y la capacidad del multiplexor.

💡Sistemas secuenciales

Los sistemas secuenciales son circuitos digitales que incluyen memoria y operan en base a un flujo de datos en tiempo. En el vídeo, se menciona que se hablará más sobre múltiplexeres en el contexto de sistemas secuenciales, lo que implica que los múltiplexeres tienen aplicaciones más allá de los sistemas combinacionales y son fundamentales en la memoria y el procesamiento de datos.

Highlights

Introducción al concepto de multiplexores como un bloque fundamental en los sistemas digitales.

Un multiplexor de 2 a 1 tiene un selector y dos entradas, x0 y x1, y la salida depende del valor del selector.

Cuando el selector vale 0, la salida es igual a la entrada x0; cuando el selector vale 1, la salida es igual a la entrada x1.

El multiplexor se describe como un 'switch' que enruta la señal desde una de las entradas hacia la salida en función del selector.

Se puede construir un multiplexor más grande utilizando varios multiplexores pequeños en una estructura de árbol.

Un ejemplo de multiplexor de 4 entradas se puede construir utilizando dos multiplexores de 2 a 1.

Para un multiplexor de varios bits, cada entrada y salida puede ser un grupo de bits en lugar de un solo bit.

La técnica para crear multiplexores grandes consiste en usar el mismo selector para enrutar múltiples bits simultáneamente.

Un multiplexor de n entradas requiere log2(n) bits de selección para elegir entre todas las entradas posibles.

Los multiplexores son esenciales en sistemas de procesamiento de información, donde se selecciona qué bus de entrada pasa al bus de salida.

El ancho del bus de salida es igual al de las entradas y depende del número de bits de cada entrada.

Con 3 bits de selección se pueden elegir hasta 8 entradas distintas.

En sistemas procesadores, un multiplexor permite elegir cuál de los buses de entrada utilizará el bus de salida en un momento dado.

Los multiplexores de buses grandes, como de 32 bits, son comunes en sistemas avanzados.

El multiplexor es uno de los componentes más comunes y usados en sistemas combinacionales de routing.

Transcripts

play00:02

bueno pues entonces ahora vamos a ver

play00:07

los multiplexores no que es otro otro

play00:09

bloque sito básico muy

play00:12

importante

play00:14

en los sistemas de digitales y entonces

play00:18

él

play00:20

múltiples hervimos un bloque citó el más

play00:22

básico la unidad más básica en

play00:26

en las láminas pasadas y entonces

play00:28

notamos que es un

play00:31

cuya tabla de verdad tiene 22 este tiene

play00:36

tres entradas pero vamos a decir tiene

play00:39

un selector una entrada x1 y una entrada

play00:42

x 0

play00:44

a las 3 son entradas

play00:46

y entonces tiene una salida y

play00:49

y decimos la salida i

play00:52

cuando el selector vale 0 aquí vamos a

play00:55

poner todas las combinaciones 000 todas

play01:00

las posibles combinaciones 0 0 1

play01:14

y entonces dijimos cuando el selector

play01:17

vale 0 la salida copia lo que hay en la

play01:21

entrada x 0

play01:23

en esos renglones donde el selector vale

play01:25

0 copiamos lo que hay en la entrada x 0

play01:28

y cuando el selector vale 1 la salida

play01:31

copia lo que hay en la entrada x 1

play01:34

0 0

play01:37

entonces dijimos le dimos un 1

play01:40

a un símbolo a ese sistema y dijimos

play01:43

multiplexor entonces es una especie de

play01:47

switch y de hecho es un routing ser que

play01:49

está un circuito que en ruta un circuito

play01:52

de enrutado que con el selector eliges

play01:55

si el selector vale 0 que recibe lo que

play01:59

hay en x 0 y si el selector vale 1 que

play02:02

recibe lo que hay en x1 y entonces aquí

play02:06

se suele poner así 0 y 1 para decir

play02:10

cuando el selector vale 0 pasa x 0

play02:13

cuando el selector vale 1 pasa x 1

play02:16

le da un simbolito y ya el circuito que

play02:19

compone a este sistema las compuertas

play02:22

lógicas que componen a este sistema pues

play02:24

ya la vimos en otra lámina

play02:26

entonces pues ese ese es un sistema de

play02:29

rating o un switch que permite

play02:32

básicamente en ruta a veces se les suele

play02:35

representar así no un switch

play02:40

ya sea un mes

play02:46

ya sea una línea o la otra

play02:51

dos opciones distintas aquí están

play02:55

hacia acá o bien

play02:57

y rota no es acá

play03:05

y entonces lo que controla este switch

play03:07

pues es ese

play03:08

a veces así se le suele se le suele

play03:12

representar bueno y entonces pues con

play03:16

base en este switch así vamos a seguir

play03:19

la misma filosofía del en el vídeo

play03:22

anterior que con un módulo básico

play03:24

podemos construir módulos más grandes

play03:37

bueno entonces con base en

play03:40

[Música]

play03:41

multiplexor de 2 a 1 que es el que ya

play03:44

vimos

play03:48

con base en un múltiplex

play03:52

podemos este es el selector

play03:55

x 0

play03:59

y cuando da 0 el selector pasamos hacia

play04:03

allí lo que hay en x0 y cuando el

play04:06

selector da 1 pasamos hacia allí lo que

play04:09

hay es en ese 1

play04:11

entonces con base en este módulo pequeño

play04:15

en este módulo básico

play04:30

construir un módulo

play04:34

más grandes

play04:35

entonces usando pues la misma la misma

play04:38

forma de pensar de antes en los ejemplos

play04:42

de antes que es que con base en bloques

play04:45

de construcción pequeños construir

play04:47

bloques más grandes por ejemplo si

play04:50

nosotros queremos elegir dedos de perdón

play04:55

de cuatro posibilidades de cuatro

play04:57

posibles entradas podemos utilizar

play05:04

entonces podemos poner otro múltiplex

play05:06

ahora aquí voy a quitar lo de adentro

play05:09

para no las notas de adentro para no

play05:12

hacer tan complicado

play05:15

entonces podemos aquí poner x2

play05:28

ahora fíjense nosotros con este

play05:31

este es el lector de aquí

play05:35

con ese es con ese 1

play05:38

ls 0 con ese 1 vamos a elegir ya sea

play05:42

bueno voy a llenar a 0 y 1 y aquí

play05:44

también 0 y 1

play05:47

entonces ahora podemos elegir con ese 1

play05:49

aquí va a salir cuando ese 1 valga 0

play05:53

aquí va a salir x2 y aquí va a salir

play05:55

aquí arriba va a salir x 0

play05:58

y ya con ese 0 vamos a elegir cuál de

play06:00

los dos pasa si x 0 o x2 o aquí al

play06:04

cambiar ese 1 cuando vale 1 en la salida

play06:07

de este multiplexor de abajo va a salir

play06:09

x 3 y en la d

play06:12

y ya con ese 0 vamos a elegir quién sale

play06:16

si es x 1 o si es x 3

play06:19

entonces de esa manera podemos enrutar

play06:22

cualquiera de estas cuatro entradas

play06:24

hacia una salida entonces siguiendo este

play06:28

procedimiento podemos crear un

play06:30

multiplexor grande así

play06:35

grande que tenga un selector que permita

play06:38

seleccionar varias posibles entradas x 0

play06:44

y así sucesivamente

play06:46

x

play06:49

son n posibles entradas y entonces hacia

play06:52

allí va a enrutar se pues la entrada

play06:55

correspondiente el acero la 12

play06:57

dependiendo de la combinación que se

play06:59

escriba a quien s de acuerdo entonces

play07:02

esto es siguiendo este procedimiento de

play07:05

acomodar los multiplexores en forma de

play07:08

árbol así esa es una opción y la otra

play07:13

opción es todas estas todas estas

play07:17

arquitecturas que puse aquí son para un

play07:19

para un único bit de entrada cuando las

play07:22

entradas son de un bit pero qué tal si

play07:24

queremos hacer ahora un multiplexor de

play07:27

varios bits

play07:28

no queremos switches o pasar de la

play07:31

entrada hacia la salida varias varias

play07:34

este palabras de varios bits entonces

play07:36

pensemos en un multiplexor d

play07:41

un multiplexor que va a enrutar dos

play07:43

entradas hacia una salida pero ahora

play07:47

de varios bits cada una entonces pues

play07:50

simplemente ponemos así

play07:53

y va a entrar el primer bit vamos a

play07:56

decir la entrada vamos a poner ahora

play07:58

este otras letras para que sea no sea

play08:01

una anotación tan

play08:03

tan difícil no entonces vamos a poner

play08:06

aquí hay una entrada x

play08:10

y aquí hay una entrada y es 0 y aquí hay

play08:13

una salida z 0

play08:15

y aquí está el selector s

play08:18

aquí vamos a poner

play08:22

y está el otro múltiplex on y aquí están

play08:25

las entradas

play08:26

x 1

play08:29

ya quizás la salida

play08:33

vamos a poner otro múltiplex ahora aquí

play08:41

x2

play08:47

entonces con un mismo selector si el

play08:50

selector vale 0 entonces van a pasar

play08:53

aquí le ponemos 0 1

play08:57

si el selector vale 0 entonces hacia la

play09:00

salida va a enrutar pse x 0

play09:04

y x2 y si el selector vale 1 entonces

play09:07

hacia la salida va a enrutar 60

play09:12

entonces lo que estaríamos dibujando con

play09:14

esto pues un múltiplex ahora así de 2 a

play09:18

1

play09:19

de dos entradas hacia una salida dos

play09:22

entradas hacia una salida

play09:25

pero que es de 3 bits aquí está la

play09:28

entrada x y aquí está

play09:30

y aquí

play09:31

salida z y todas son de 3 bits

play09:35

3 bits y este es de 3

play09:38

entonces cuando uno selecciona cero aquí

play09:40

salen x0

play09:44

y cuando no seleccionó aquí uno

play09:46

aquí en la salida salen de 0 y 1

play09:50

entonces este es un multiplexor de

play09:53

varios bits de 2 a 1 pero de varios bits

play09:56

de varias entradas de varios bits

play09:59

entonces siguiendo las dos los dos

play10:01

procedimientos a la forma de árbol que

play10:04

mencioné antes y esta forma paralela

play10:07

se puede construir entonces un múltiplex

play10:10

or general

play10:12

generalizar la idea

play10:15

de cómo se construiría un múltiplex oro

play10:19

ya adelanté en el curso vamos a ver que

play10:22

esto no se tiene que construir desde

play10:24

abajo sino que estos son los fundamentos

play10:26

de cómo se construyen los elementos pero

play10:29

ya nosotros vamos a utilizar un lenguaje

play10:32

de descripción de hardware entonces

play10:34

vamos a hacer una especie de programa

play10:35

realmente no es un programa es una

play10:37

descripción y con nuestra descripción de

play10:40

hardware en el lenguaje correspondiente

play10:42

ya vamos a ver los detalles adelante van

play10:45

a quedar construidas estas cosas nada

play10:47

más ponemos una descripción y la máquina

play10:49

se encarga de sintetizar lo con el

play10:51

compilador correcto entonces pues vemos

play10:54

el ejemplo general el ejemplo general

play10:58

entonces sería un múltiplex oro así

play11:02

en el caso general sería un múltiplex

play11:04

oro grandote y pensemos que los datos

play11:09

son las entradas x

play11:15

no son posibles palabras de entrada

play11:25

son palabras cada una es de bits

play11:28

entonces le ponemos una diagonal ahí

play11:30

para indicar que son p bits o sea el

play11:33

ancho de ese bus es de b bits

play11:37

de acuerdo y tenemos aquí un selector

play11:40

y el selector selección aquí aquí voy a

play11:42

poner una palabra binaria si esa palabra

play11:45

binaria es 000 entonces va a elegir está

play11:48

la opción cero si esa palabra es 0001

play11:51

entonces aquí vamos a elegir la opción 1

play11:53

y así 12

play11:57

y aquí va a salir entonces un bus de

play12:00

bits

play12:02

y lleva a recibir en estos beats los

play12:06

beats de la correspondiente palabra que

play12:08

se haya elegido

play12:10

entonces qué relación hay aquí en este

play12:13

ancho de bus del selector con respecto a

play12:16

la cantidad de posibles selecciones de

play12:20

posibles entradas pues entonces si son n

play12:23

posibles entradas esto es redondeado

play12:26

hacia arriba del lock 2

play12:30

de acuerdo a el número de bits mínimo

play12:32

necesario para poder elegir cualquiera

play12:35

de estas entradas en binario simple

play12:38

entonces por ejemplo si tenemos ocho

play12:41

entradas los dos de ocho es 3

play12:43

entonces con 3 bits podemos elegir

play12:45

cualquiera de 8 entradas y eso ya lo

play12:47

sabemos porque sabemos que con 3 bits

play12:49

podemos elegir 0 0 0 0 0 1 0 1 0 podemos

play12:54

hacer 8 combinaciones diferentes

play12:57

entonces esa podría ser una opción 10 11

play13:01

11

play13:03

así entonces tendríamos 3 bits aquí 8

play13:06

entradas diferentes y cada una puede ser

play13:08

de 32 bits por ejemplo entonces podemos

play13:11

elegir con 3 bits cualquiera de 8 buses

play13:15

cada uno de 32 bits o sea por ejemplo b

play13:18

sería 32 en ese caso

play13:21

esto es una generalización un

play13:24

multiplexor entonces es un arreglo de

play13:26

múltiplex shorcitos como los que

play13:28

mencioné antes que básicamente funciona

play13:30

como un switch que permite elegir con

play13:33

este selector cuál de estas entradas va

play13:37

a ocupar este bus y entonces pues ese es

play13:40

un uno de los elementos más usuales más

play13:43

comunes en un sistema de procesamiento

play13:47

de información en un procesador cual bus

play13:50

más bien cual cual bus de entrada va a

play13:53

ocupar el bus de salida en cierto tiempo

play13:55

en determinado tiempo el selector es el

play13:58

ig permite elegir

play14:00

el tiempo vamos a ocupar el bus por la

play14:04

entrada a x2 entonces este bus se va a

play14:06

ocupar por lante quiso las otras no van

play14:08

a pasar y así entonces ese es un

play14:11

elemento de routing muy importante se

play14:13

llama routing ser que el round múltiplex

play14:16

0 o un sistema un switch un sistema para

play14:19

enrutar buses hacia una sola salida

play14:22

entonces pues tomando el ejemplo de

play14:26

que puse ahorita con 8 bits podríamos

play14:29

decir

play14:34

8 entradas

play14:38

3 bits entonces

play14:41

el selector tiene tres bits

play14:44

y aquí hay ocho posibles entradas la x0

play14:52

y así todas

play14:55

la última la x 7 y cada una de ellas es

play14:58

un bus grueso t es un bus

play15:01

de 32 bits más

play15:07

tiene 32 bits

play15:11

y así aquí también un bus

play15:20

y entonces la salida es de 32 bits es un

play15:24

bus grande que va a recibir cualquiera

play15:27

de las informaciones que está en las

play15:29

entradas y el que va a permitir cuál

play15:32

entrada va a salir pues es este selector

play15:34

entonces así se construyen en términos

play15:37

generales

play15:40

ese es esa es entonces la relación que

play15:43

vimos hace ratito para generalizar aún

play15:47

multiplexor y ese es el elemento que nos

play15:50

faltaba ya más adelante cuando entremos

play15:53

a sistemas secuenciales vamos a

play15:54

mencionar un poco sobre el de

play15:56

multiplexor y ahí voy a ahondar más

play15:59

detallitos que no siempre se mencionan

play16:02

pero cuando entremos a la parte de

play16:06

circuitos con memoria mientras tanto

play16:07

ahorita todo lo que hemos visto y lo que

play16:09

vamos a seguir viendo son circuitos

play16:11

combi nacionales sistemas combinación

play16:14

alex cuyas características ya vimos en

play16:16

otro vídeo bueno entonces pues este es

play16:18

el elemento que nos faltaba terminamos

play16:20

entonces nos vemos en el siguiente vídeo

Rate This

5.0 / 5 (0 votes)

Related Tags
MultiplexorSistemas digitalesEnrutamientoCircuitos combinacionalesBits de entradaSelectorHardware digitalBuses de datosPalabras binariasArquitectura de procesadores
Do you need a summary in English?
